由于變壓器在運行過程中產生大量的熱量,如果熱量不能有效及時的散發出去,會使變壓器本體溫度過高從而造成對本體的破壞繼而影響整個電網的輸配電正常運行。風冷控制柜通過控制變壓器冷卻系統的風機和油泵的運行情況從而達到降低變壓器本體溫度的效果。是大型電力變壓器不可或缺的輔助控制系統。根據冷卻方式控制柜分為風冷控制柜和強油風冷控制柜。根據控制方式控制柜可分為普通型控制柜和智能型控制柜??刂乒窬哂惺謩印⒆詣?、遠方控制三種運行模式。
控制箱采用兩路獨立電源供電,兩路電源可選一路工作或備用。當一路電源故障時,另一路電源能自動投入。此兩路電源的自動切換裝置和切換功能應在控制箱內完成,電源切換裝置選用廠家產品,由制造廠成套供貨。控制箱電源由投標方提供,控制箱應提供電源監視并能送出報警接點,熱偶與接觸器之間應留有散熱空間。每個風扇和油泵各有一個電源開關,不得公用; 柜體采用不銹鋼,厚底不小于2.5mm,柜體顏色:國標?;?。

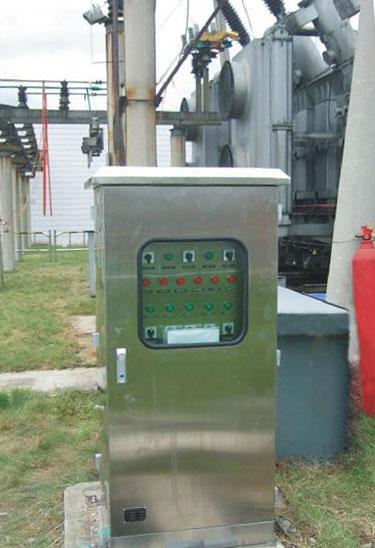

當冷卻器系統在運行中發生故障時,應能發出事故信號,并提供冷卻系統狀態接口。在正常維護下,冷卻器風扇的無故障工作時間保證不少于2年。冷卻系統控制箱應隨變壓器成套供貨,控制箱應為戶外式,防護等級不低于IP56,材質為不銹鋼。該控制箱(包括本體二次端子箱,設計供貨接口以控制箱出線端子排為界)應隨變壓器一起供貨,通風總控制箱內的二次元件及接線端子,具有防止潮濕及腐蝕的措施。二次電纜選用阻燃耐油電纜。端子排為阻燃型,并能接4mm2的控制電纜,兩路電源進線的電力電纜采用相互獨立的大電流接線柱??刂葡鋬?nèi)設獨立接地30×3的銅排。當需要時備用冷卻裝置可投入運行,即冷卻裝置(包括備用)投入運行。
