三相組合式過電壓保護器組合式避雷器

三相組合式過電壓保護器組合式避雷器

  • 所屬分類:ENR-過電壓保護設備
  • 瀏覽次數:12206次
  • 發布日期:2014-04-26 01:32:31
  • 詳情介紹

一、概述

由于中壓電網(3~66kV)的一些特殊性,常規避雷器對各類操作過電壓不敏感起不到保護作用。組合式過電壓保護器解決這一難題而生產的產品。該類產品采用四星型接法,設置公共中性點,不但可以降低相間過電壓,而且相對地保護水平也有質的提高起到了對真空開關操作過電壓的限制。本公司產品為復合絕緣式,結構小巧緊湊、整體全封閉成型;選用金屬氧化物閥片,工作特性高、安全方便特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用,或直接安裝在小型箱式變電站內。

 二、用途及執行標準

 本產品使用于交流中壓3~66kV電力系統,用于防止主要由真空開關產生的操作過電壓對電力設備的害,同時兼有防雷功能。

我公司產品技術標準,主要參考GB11032-2000《交流無間隙金屬氧化物避雷器》、JB/T9672-2005《有串聯間隙金屬氧化物避雷器》、DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配置》、JB/T10496-2005《三相組合式無間隙金屬氧化物避雷器》上述標準生產過電壓保護器產品

主要用于電廠和工廠用電系統,保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備,限制雷電過電壓和操作過電壓,對電器設備起到可靠的保護作用。

三、結構特點和安裝尺寸

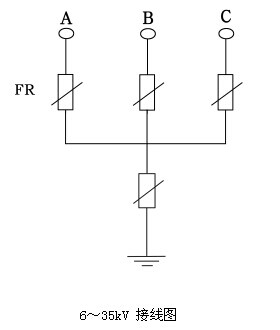

  本產品結構采用四星形接法,過電壓保護器A、B、C、D分別采高壓電纜引線,大大縮小了相間距離。由于采用對稱結構,其中任意三個可分別接A、B、C三相,另一相接地。



產品下端有接地線,其余三相分別接被保護電氣設備的A、B、C即可。

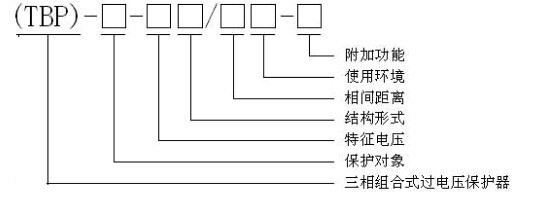

四、型號說明

保護對象:A — 電機型   B  電站型(并通用于常規配電領域)   C — 電容型

特征電壓:有間隙產品為額定電壓,包括3.8、7.6、12.7、42

          無間隙產品為系統電壓,包括3、 3.15*、6、6.3*、10、10.5*、35*

         (其中帶*的為電機型)

結構型式: F — 復合外套整體密封間隙,不標表示不帶間隙

Ⅰ— 正方型底座  Ⅱ — 長方型底座(或不特別標明)    T — T型底座

相間距離:包括85、131、150、200、310、630等

使用地點:N — 僅用于柜內             IN — 戶內使用

          W1— 戶內用,帶電纜         W2 — 戶外用,不帶電纜

          GY— 僅用于高海拔地區

附加功能:J — 帶計數器               IM — 帶智能監測儀

五、訂貨須知

 訂貨時請按標準寫清型號,如有特殊要求,請?jiān)谟嗀浐贤性敿?xì)提出。



如需詳細產品資料請咨詢伊諾爾電氣客服0312-3265117  3265137
